FANUC OC系統由哪些基本模塊組成?
FANUC OC系統由控制單元，主軸和進給伺服單元以及相應的主軸電動機和進給電動機，CRT顯示器，系統操作面板，機床操作面板，附加的UO接口板，電池盒，手搖脈沖發生器等部件組成。

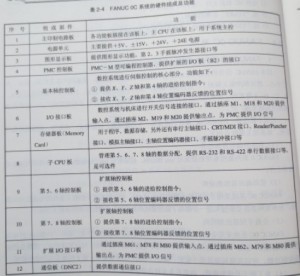

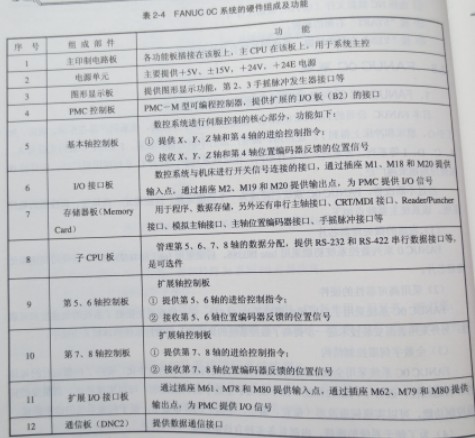

FANUC OC系統的數控單元為大板結構。基本配置包括:主印制電路板(PCB)、存儲器板、圖形顯示板、可編程機床控制器板(PMC-M )、伺服軸控制板、UO接口板、子CPU板、擴展軸板、數控單元和DNC控制板。各板插在主印制電路板上，與CPU的總線相連。圖2-14為FANUC OC系統數控單元結構圖，圖2-15為FANUC OTC系統構成框圖。表2-4為FANUC OC系統的硬件構成及功能。
